扩径导线LGJK-1000生产工艺参数

1.结构

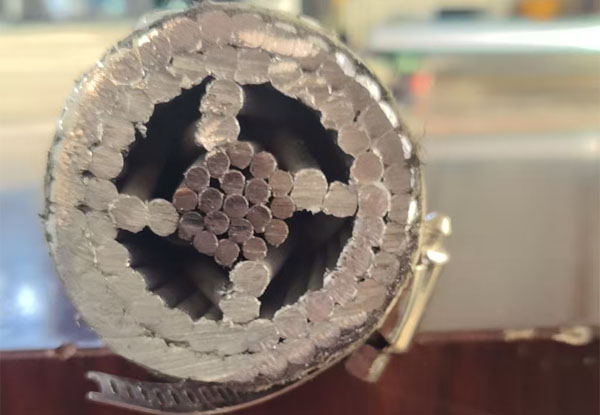

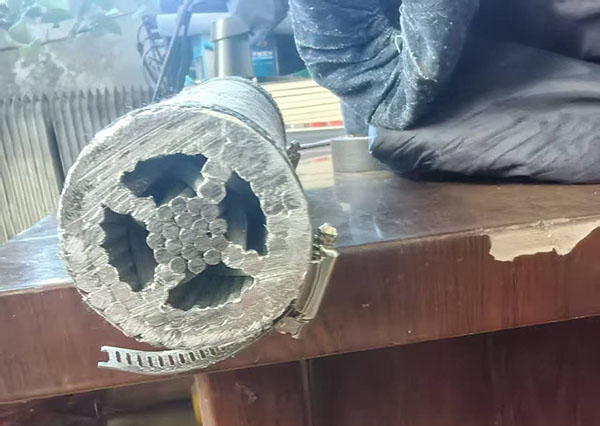

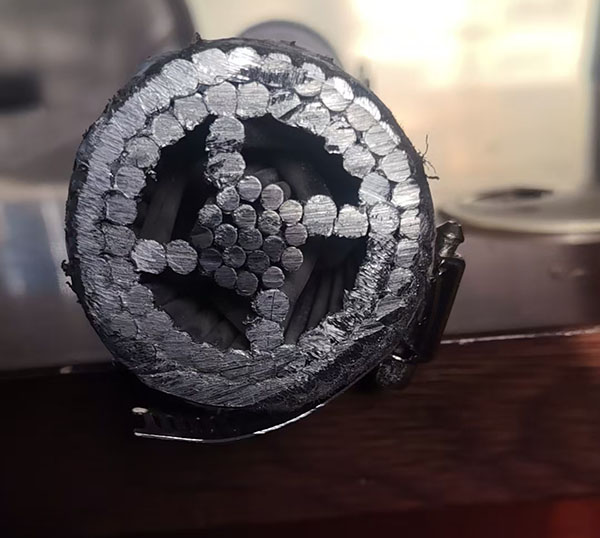

结构：中心钢芯19根钢丝，铝层分四层(内层/次内层各4根支撑铝线，次外层27根、最外层33根铝线)，导线外径51.0mm(疏绞工艺使实测外径略小于计算值)。通过分层疏绞实现扩径效果，兼顾导电性能与机械强度

2.基础材料标准

硬圆铝单线：符合《架空绞线用硬铝线》GB/T 17048，需满足抗拉强度≥120MPa、20℃电阻率<0.02801Q·mm²/m等要求。

镀锌钢丝：符合《架空绞线用镀锌钢线》GB/T 3428中G1A型号规定，抗拉强度≥1270MPa，镀锌层厚度≥86μm。

3.行业专项标准

扩径型钢芯铝绞线通用要求：遵循《扩径型钢芯铝绞线》NB/T 42062-2015，明确绞合结构、节径比、表面质量、拉断力等核心指标

绞合要求：同心式绞合，相邻层纹向相反，最外层为右向；疏绞层单线间隔均匀、无紧贴，切断后线端可徒手复位。

节径比：钢芯层 14~26，铝疏绞层 5~10，铝次外层10~14，铝外层10~14，且任一绞层节径比不得大于紧邻内层(疏绞层除外)。

力学性能：综合拉断力≥350kN，铝单线接头强度≥130MPa

4.验收与检验标准

1.尺寸偏差：成品外径偏差≤土1%(直径≥10mm时)，钢芯/铝单线直径偏差≤±0.01mm,单位长度重量偏差≤土2%(标称4.061kg/m)。

2.表面质量：无毛刺、跳线、擦伤、松股；铝单线接头内层≤2个，次内层≤3个，接头间距≥15m。

3.试验要求：型式试验需覆盖拉断力、直流电阻、蠕变、过滑轮等项目；抽样试验需全检原料单线性能、绞合结构尺寸。
